來源：NGS實驗起源      時間：2021-09-14

       磁珠目前廣泛應用于NGS實驗中，DNA、RNA的純化，片段篩選……今天，我們就聊一聊磁珠。

       首先說一下磁珠的起源：

      磁珠的發明構想最初來自于挪威科技大學的化學家John Ugelstad ，他在1976年以聚苯乙烯(Polystyrene)為主要材料，制造出均勻磁化的球體粒子。1979年Vogelstein等報道在高濃度碘化鈉存在下玻璃粉末作為吸附劑用于從瓊脂糖凝膠中提取DNA片段，而后基于硅膠和其他具有親水性表面的載體的固相核酸純化技術廣泛發展起來（Vogelstein B, Gillespiet D. Proc Natl. Acad. Sci. USA，1979, 76 (2): 615～619）?；诖判晕⒘５暮怂峒兓椒ň褪瞧渲械囊环N。

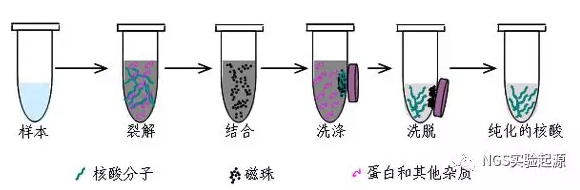

       現代分子生物學和醫學對高通量，高靈敏度，自動化操作的需求也是與日俱增，于是20世紀90年代，磁珠法DNA提取技術由此得到了大力發展。硅質膜磁珠是一類最早出現基于硅介質與核酸特異結合的原理而發展起來的的產品，它廣泛應用于DNA、RNA的純化。與離心柱法原理相同，離心柱法所采用的硅膠膜實際上就是玻璃纖維，而磁珠之所以能夠結合核酸也是因?yàn)槠浔砻姘涣瞬ＡЮw維。硅質膜二氧化硅磁珠具有超順磁性內核和二氧化硅外殼，表面修飾大量的硅羥基。磁珠表面的硅羥基能夠與溶液中的核酸通過氫鍵和靜電作用發生特異性結合，在高鹽條件下與核酸結合，而在低鹽環境下被洗脫，這樣就可以直接從復雜的生物體系中迅速分離核酸。

      到現在納米級別的磁珠發展已經各式各樣了，表面性質各不相同，分離原理也不盡相同。但基本上固態的球狀材料組成并無太大差異，基礎結構一般分為3層，最內層的核心是聚苯乙烯、第二層包裹磁性物質——四氧化三鐵（Fe3O4），最外層表面是官能基團修飾的高分子材料所構成，其中官能基團行使與核酸結合的工作，提取、生物素捕獲、片段篩選功能的不同，表面官能基團不同。當然不僅磁珠應用在核酸制備上，在化學發光、細胞分選、蛋白純化等應用磁珠依然是大顯身手，是因?yàn)椴煌墓倌芑鶊F(tuán)，或者偶聯其它，如蛋白抗體等。

      毋庸置疑，NGS上用的最多還是我們的老熟人——貝克曼的XP磁珠。這種羧化磁珠比羥基磁珠產量更高，非特異性結合更少。XP磁珠采用SPRI（固相可逆固定化）技術：在較高濃度的PEG和NaCl導致DNA分子水化層脫去，DNA膠體熱力學穩定性破壞，構象也隨之改變，帶負電荷的磷酸基團大量暴露在外面；帶負電荷的磷酸基團通過Na+與羧基形成“電橋”，使得DNA被特異吸附到帶羧基的磁珠表面。同時由于磁珠具有超順磁性，可以通過外加磁場進行收集操作。去上清后，磁珠可用酒精洗滌，最后用TE洗脫DNA。

      SPRI成就了貝克曼尖端的磁珠純化技術。這項技術是由人類基因組計劃主要負責人之一Trevor Hawkins博士（美國能源部的人類基因組計劃的前任主任）領導發明，用于人類基因組計劃的樣品準備工作。Trevor Hawkins博士也曾在西門子診療、皇家飛利浦電子公司和通用電氣等企業擔任高級主管人，在醫療保健領域工作了超過25年，他專注提升醫療技術與創新，貢獻巨大，單說SPRI專利現在仍然是生命科學和診斷的磁珠應用領域中最重要的專利之一。

       起初SPRI這個專利并不在貝克曼的手里，而是，在Agencourt公司手里。為了實現在生物醫學方面實現核酸提取的自動化和高通量，在2005年貝克曼與Agencourt達成協議，以1.5億美金的金額成功收購Agencourt公司。在實現了強強聯合后，貝克曼在自動化核酸純化領域至今一直引領，在NGS興起后，XP磁珠被廣泛用于文庫構建工作中，而后貝克曼也推出專用的更為精準的片篩磁珠Agencourt SPRIselect。

       順便說一下，Agencourt公司是兩個著名體系的開創者：Agencourt Bioscience的主營產品是用于生化醫療研究的核酸純化產品。Agencourt還有另一個重要部門則是APG，發開基于磁珠的大規模并行克隆連接DNA測序法，2006年它被貝克曼1.2億美元轉賣給了ABI。貝克曼一直持有Agencourt品牌，2007年ABI依靠APG的技術也推出一款連接法的測序儀，是的，它就是號稱二代測序堿基讀取最準確的SOLiD系統。

     當然說到XP，大家更好奇的是它片選篩選原理。

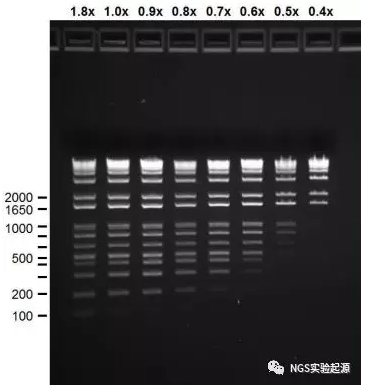

      XP磁珠體系中包含：磁珠、聚乙二醇（PEG）、以及鹽離子等，在一定濃度的PEG和鹽離子環境中，DNA可吸附到羧基修飾的高分子磁珠表面（即固相載體），該過程是可逆的，在適當條件下，結合的DNA分子可以被洗脫回收。構建過幾次文庫的，就很清楚自己要大多片段的文庫，改用多少成XP去雙選。

       磁珠雙選很大程度依賴于PEG。

       PEG沉淀蛋白、沉淀DNA，DNA連接反應中低濃度PEG做為聚合劑，增強載體與目的片段碰撞的機會（很多公司的建庫試劑盒接頭連接后，如果要片段篩選，需要先純化目的是去除PEG的影響。為了提高連接效率，連接Buffer含有一定的PEG）。這些都是分子生物學的經典實驗，早已收錄分子生物學的圣經——《分子克隆實驗指南》。

       PEG沉淀大分子是很久以前就發現，因?yàn)镻EG能夠通過吸漲作用，通過空間位置排斥效應，誘導水溶液的大分子聚合（MACROMOLECULAR CROWDING: Biochemical, Biophysical, and Physiological Consequences，1993）。而Lis是最早利用PEG按DNA分子大小沉淀DNA的，早在1975年發有文章。（Size fractionation of double-stranded DNA by precipitation with polyethylene glycol，Nucleic Acids Research，1975；Fractionation of DNA Fragments by Polyethylene Glycol Induced Precipitation，1980）

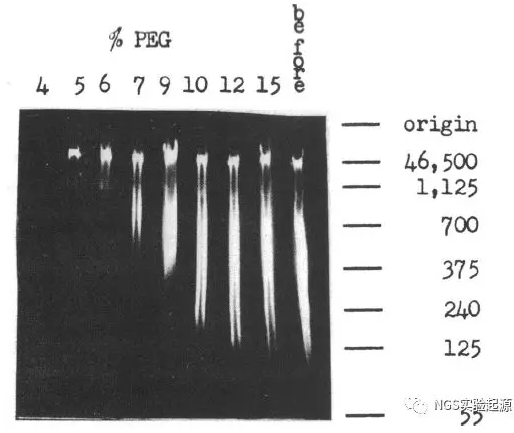

Lis and Schleif，1975

       PEG作為一種分子擁擠試劑，達到一定的濃度時，奪取了一定的水，溶液環境變化，會使較大DNA的結構變緊湊，發生坍塌性的轉變而凝聚。不同長度的DNA構像穩定性不同，在遵循熱力學規律的情況，這與溶液環境與分子擁擠試劑的濃度有很大的關系。即在特定的溶液中，當PEG濃度達到某一臨界值是，就會發現一定大小以上的DNA分子構象非連續的突變，發生凝聚（Collapse of single DNA molecule in poly(ethylene glycol) solutions，1995； DNA?condensation，Current Opinion in Structural Biology，1996）。當然其中細節遠遠沒有想象中的簡單，至今不能完全研究清楚,有一篇文章標題就是這樣：Compatible solute influence on nucleic acids: Many questions but few answers。

       做為磁珠Buffer配方，PEG還能保持溶液的粘度，使磁珠保持懸浮不易聚沉。也不易造成蛋白變性和非特異性吸附。當然PEG分離效果易受pH、溫度等影響，溫度低PEG也不易與水相完全互溶（所以磁珠使用前要平衡至室溫）。

       磁珠的選擇

       隨著測序成本超摩爾定律的下降，建庫成本逐漸成為NGS推廣的主要瓶頸之一，它的優化變得越來越重要。就整個NGS建庫試劑而言，磁珠使用廣泛、需求量大，可以說重要性僅次于PCR酶。XP磁珠無疑是其中的領導者，正是源于市場優勢，XP磁珠不僅貨期長、價格居高不下；而且包裝規格也不靈活，不利于客戶配合建庫試劑盒合理采購。因此不少廠商看到了機遇，想推出一款成本低廉、性能優異的磁珠替換XP磁珠。

      但是不說，磁珠中層基質不同，磁珠的基本性質會有所不同；修飾的官能團不同，磁珠的吸附特性會有所不同。即便是相同的封閉基質和官能團，基質的包被工藝不同，會造成基質厚度、孔容、孔徑、比表面積不同，所能吸附的顆粒粒徑偏好也會有所不同；即便是修飾相同的官能團，官能團修飾工藝不同，會造成官能團密度、臂長不同，所攜帶的表面電荷、斥力、氫鍵數量不同，吸附能力會隨之改變。其Buffer配方不同，效果也會有所不同，如Tween-20等潤滑劑不同，也會影響磁珠的殘留；還有就是不同分子量的PEG吸漲作用強弱不同；筆者親測PEG8000和PEG3350效果差異巨大。

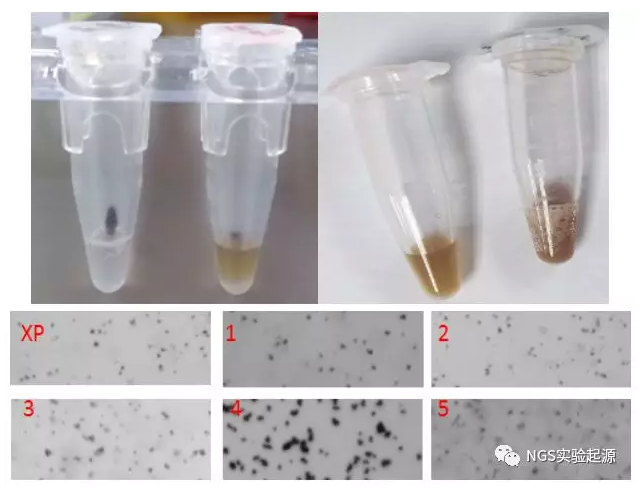

       當然我們使用的時候難以看到以上說的那些，不過依然有簡單的辦法，評價它們。放在磁力架上澄清時間，可以評估磁珠的磁響應時間；電鏡下可以觀察其粒徑是否均一，差異明顯的普通顯微鏡下就可以看出差異；震蕩起泡多少，可以看出Buffer的不同。

      目前市場磁珠種類繁多，從宣傳效果上難以看出優劣，但實際純化效果質量參差不齊，具有良好的片段篩選能力的磁珠更是較少。不同磁珠片段篩選能力不同，也需要測試，不能照搬XP的條件。順便說一下，NEB的Marker有修飾，導致不同大小ladder都會被回收，不能用來測試片篩，F(xiàn)ermants和英俊的都可以用。

       當然不同類型的磁珠會有不同的優勢。比如，有的磁珠磁響應性好但是沉降速度快，更適合磁棒式自動提取儀（KingFisher那種）；有的磁珠沉降速度慢但是磁響應時間長，更適合移液式自動提取儀（移液工作站）。

      磁珠的發展。

       化學發光、蛋白純化等應用上的技術，肯定會超越核酸制備。然而在NGS領域，磁珠運用也是在不斷拓展，簡單說幾種：

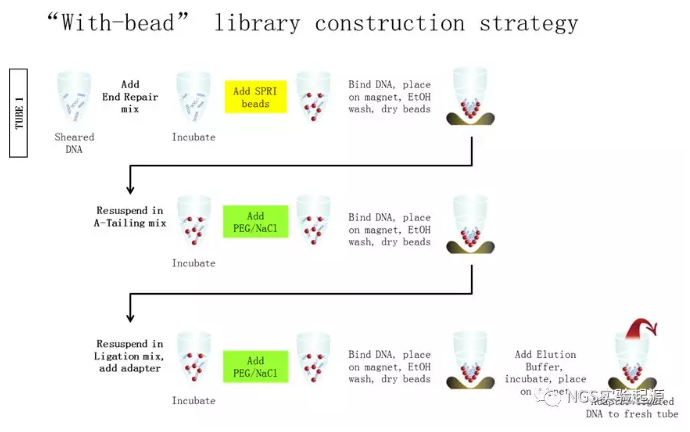

       KAPA推出“with-bead”策略就更適合自動化建庫。Axygen推出的AxyPrep MagTM PCR Normalizer就可以免去定量的環節，適合于大量樣本的自動化建庫。

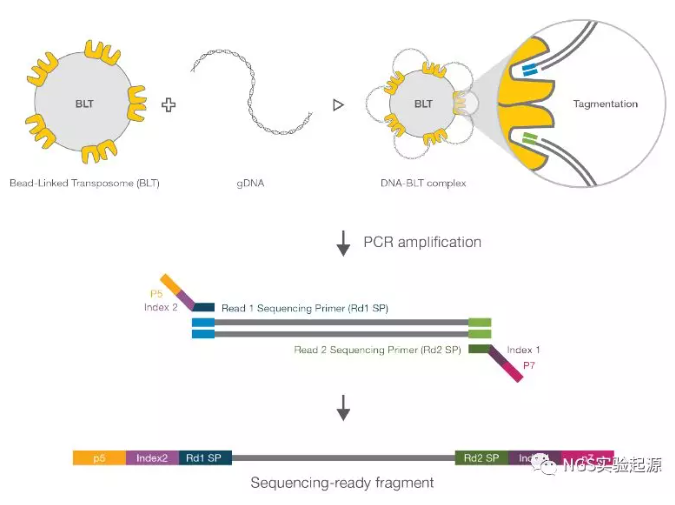

       特別是illumina推出的Nextera? DNA Flex Library Preparation Kit的核心技術為Bead-Linked Transposome （BLT），將Nextera的轉座體（transposome）鏈接在磁珠上。BLT的On-Bead Tagmentation整合了DNA片段化（fragmentation）、片段接頭化（adapter ligation）、和文庫定量歸一化（library normalization）的步驟，減少手動接觸點并節省文庫制備時間到2. 5小時。當樣本DNA起始量超過BLT的飽和點（大約是100ngDNA），過多的DNA便無法被片段化。不同于其他種文庫制備方法，這樣的化學特性使得Nextera DNA Flex片段化結果不會受到DNA定量的準確度影響。當DNA量介于100-500ng 之間，Nextera DNA Flex制備后的文庫片段長度和上樣量幾乎是固定的。用戶可以利用Nextera DNA Flex的廣泛樣本DNA起始量，靈活支持各種類型的基因組測序，簡化日常操作。

       當然基于微流控，用磁珠加特異的Barcode區分片段或細胞，實現linked-reads或者單細胞轉錄組測序，在興起。2015年崛起黑馬10x Genomics，它的GemCode技術核心是對1 ng的DNA進行精確分區，形成含有1條DNA模板鏈和特定相同的Barcode序列的微小反應體系（GEM，Gel Bead in Emulsion），不同GEM反應體系中的Barcode不同。BD的 Rhapsody Single-Cell Analysis System也是類似產品。

       高通量測序發展如此之快，肯定還有更多關于磁珠在NGS應用會出來，我們一起期待吧??！
