      概述：

       ■ 質譜儀廣泛應用于環境醫療食品及工業過程分析。質譜儀從 20 世紀 20 年代出現已有近百年發展歷史，一開始用于測量原子質量，隨著高分辨率質譜儀出現用于有機化合物分析，隨后氣相色譜-質譜連用儀出現開始應用到天然有機化合物結構分析，20 世紀 80 年代離子源技術獲得快速發展，質譜儀開始應用到生物醫學領域。質譜儀一般由進樣系統、離子源、質量分析器、檢測器等四部件構成，其中，離子源和質量分析器是質譜儀的核心技術。

       ■ 環境監測：聚焦 PM2.5及 VOCs 在線分析，國產企業崛起。由于質譜技術發展，特別是在快速分析、直接分析等方面的技術突破，質譜儀在環境監測領域應用日益廣泛，已在大氣、水質等監測領域成功實現產業化應用?！笆濉钡?PM2.5源解析需求，“十四五”的 VOCs 源解析需求，大氣污染物的監管至關重要，目前 VOCs 走航監測車模式處于推廣階段，預計僅政府端每年需采購 8.2 億元運維服務。目前以禾信儀器為代表的國內企業強勢崛起。

       ■ 醫療領域：主要應用于臨床檢驗，國產企業打破海外壟斷。由于基質輔助激光解吸電離(MALDI)法及電噴霧電離(ESI)法等軟電離法的發展，質譜成為生命科學中最重要的工具之一，臨床主要應用在微生物鑒定、新生兒疾病查、維生素檢測等領域，目前涌現了禾信儀器、達瑞生物、天瑞儀器、安圖生物、毅新博創等優質國產企業，打破海外壟斷。

       ■ 食品安全：廣泛用于品質和衛生項目檢測，已有國產企業布局。質譜技術 具有良好的定性以及精確定量功能，可廣泛應用于食品中有毒有害物質及非法添加物質分析、轉基因食品檢測、食品安全快速檢測等領域，目前禾信 儀器為代表的國產企業也在加大研發，已有部分產品研發成功，可實現對農殘、獸殘、非法添加物等多種目標物的快速檢測。

       ■ 2020 年進口依賴度 74%，國產替代需求迫切。2020 年中國質譜儀市場規模約為 142.2 ，占全球市場 30%左右（2015-2020 年 CAGR≈20.2%）。根據海關總署數據，2014-2020 我國進口質譜儀由 44.7 億元提升至 105.2 億元（CAGR≈15.3%），進口依賴度由 2014 年的 94.7%降至 2020 年的 74.0%，呈現改善趨勢；從進口設備國家來看，美國、德國、新加坡、日本是我國質譜儀數量靠前的幾個國家。根據 SDI 統計，目前，全球質譜儀市場主要被國際行業巨頭占據，全球質譜儀市場的主要參與者為沃特世、丹納赫、布魯克、安捷倫、賽默飛、生物梅里埃、島津等公司，大約占據全球了 90%的市場份額?？上驳氖菄a(chǎn)質譜儀在環境領域已經初露鋒芒，目前醫學食品領域也涌現一批優質企業，國產替代序幕拉開。

       ■ 企業機會：質譜儀國產化大趨勢下掌握核心技術的企業機會。

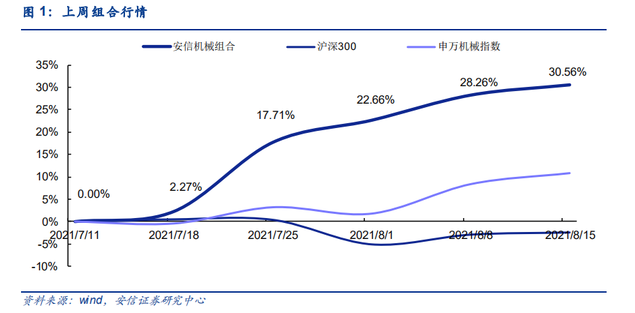

       1. 上周組合表現

       上周我們推薦組合：晶盛機電、國茂股份、聯贏激光、中國電研、恒立液壓、天奇股份。截止 2021 年 8 月 15 日周區間漲跌幅+1.79%，同期機械設備申萬指數漲跌幅+2.27%，同比跑輸設備指數。組合開始至今組合累計收益率 30.56%，跑贏滬深 300 指數 32.99pct，跑贏申萬機械指數 19.73pct。

       2. 質譜分析，高端定量檢測分析法

       質譜分析是使待測的樣品分子氣化，用具有一定能量的電子束轟擊氣態分子（電子撞擊、化學電離、場致電離、激光），使氣態分子失去一個電子而成為帶電的分子離子，離子生成后，在質譜儀中被電場加速（加速后其動能跟位能相等，mv2 /2=zV），當被加速的離子進入磁分析器時，磁場再對離子進行作用，讓每個離子按一定的彎曲軌道繼續前進，其行進的軌道曲率決定于各離子的質量和所帶電荷的比值（m/z）（此時由離子動能產生的離心力（mv2 /R）與由磁場產生的向心力（Hzv）相等），通過精確估計這些離子的路徑和速度，就可以十分準確的計算出初始原子的質量。

       （1）mv2 /2 = zV；

       （2）mv2 /R = Hzv；

      得出 m/z=H2R2/（2V） （質譜基本公式）（m：離子質量，v：離子速度，z：離子電荷，V：加速電壓，R：曲率半徑，H：磁場強度）

       現在所有已知的原子的質量都已經被測量了出來，質譜儀目前最主要的用途是用來分析樣品的組成成分。質譜分析的靈敏度特別高，進量通常只要幾微克（μg）甚至更少的樣本，便可得出一張滿意的質樸圖，質譜是唯一可以給出分子量，確定分子式的方法，分子式的確定對化合物的結構鑒定至關重要。

       質譜圖的橫軸是單位電荷質量（m/z），縱軸表示離子流強度，通常以相對強度表示，最強的離子流強度定義為 100%，其他的均以百分數表示，質譜圖的解析需要專業人士。

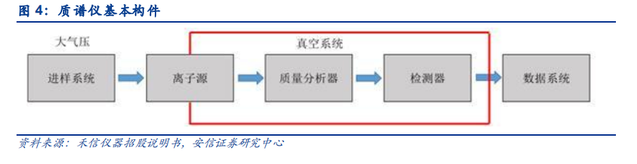

       質譜儀（Mass Spectrometry）一般由進樣系統（Inlet System）、離子源（Ion Source）、質量分析器（Mass Analyzer）、檢測器（Ion Detector）等四部件構成，其中，離子源和質量分析器是質譜儀的核心技術。

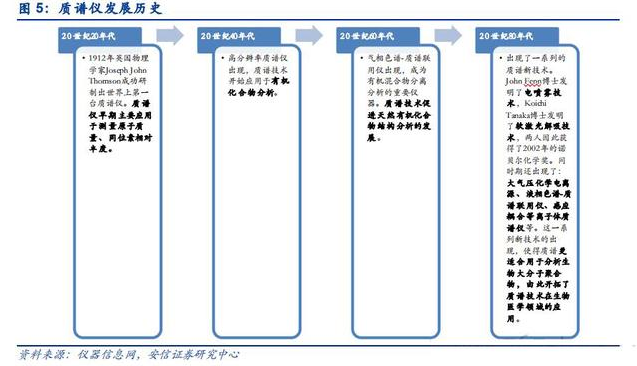

       質譜儀從 20 世紀 20 年代出現已有近百年發展歷史，一開始用于測量原子質量，隨著高分辨率質譜儀出現用于有機化合物分析，隨后氣相色譜-質譜連用儀出現開始應用到天然有機化合物結構分析，20 世紀 80 年代離子源技術獲得快速發展，質譜儀開始應用到生物醫學領域。

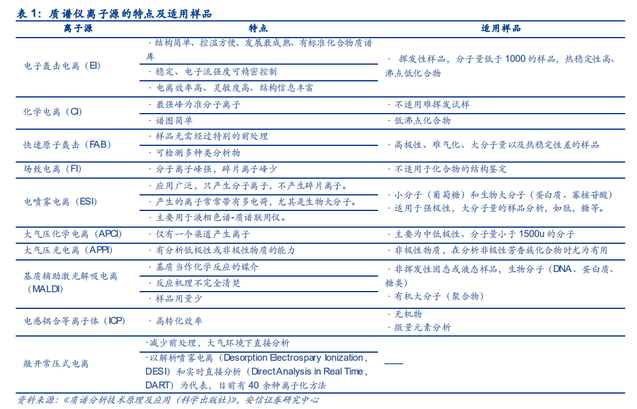

       在分析樣品的質量數之前必須在離子源中將其離子化，分析物的極性決定了離子源的選擇。目前各種離子化方法在分析應用價值上各具獨特之處，沒有單一種類的離子化方法適用于所有的分析需求。對于氣相質譜儀（GC/MS），人們一般會選擇 EI，而 ESI 則多是液相質譜儀（LC/MS）的配臵，還有 MALDI 在生物領域有一定應用。

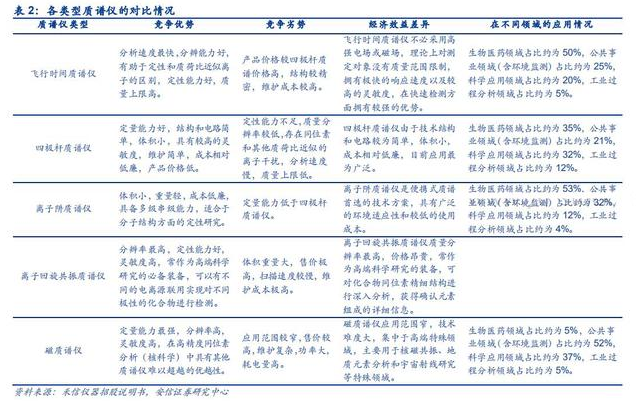

       根據《質譜儀通用規范》（標準號：GB/T33864-2017），質譜儀根據核心部件質量分析器的不同，可以分為飛行時間質譜儀、四極桿質譜儀、離子阱質譜儀、離子回旋共振質譜儀、磁質譜儀等類型。

       質量范圍、分辨率是質量分析器的兩個主要性能指標。質量范圍指質譜儀所能測定的質荷比的范圍；分辨率表示質譜儀分辨相鄰的、質量差異很小的峰的能力。高分辨率的質量分析器能夠?qū)蓚€質荷比十分相近的被分析物離子信號區分開來。

       2.1. 廣泛應用于環境醫療食品及工業過程分析

       質譜分析技術作為產業關鍵共性技術，在多個行業或領域廣泛應用，在環境監測、醫療健康、食品安全、工業過程分析等領域擁有廣闊的市場前景。

       2.1.1. 環境監測：聚焦 PM2.5及 VOCs 在線分析，國產企業崛起

       由于質譜技術的發展，特別是在快速分析、直接分析等方面的技術突破，質譜儀在環境監測領域應用日益廣泛，已在大氣、水質等監測領域成功實現產業化應用。2014 年，環保部出臺了《關于開展第一階段大氣顆粒物來源解析研究工作的通知》(環辦[2014]7 號)，尋找污染物源頭的工作拉開序幕，通知要求大部分省會城市在 2015 年底，地級以上城市在 2016 底摸清 PM2.5 的主要來源，“十三五”是 PM2.5 源解析需求的爆發初期。2019 年，全國 261個細顆粒物（PM2.5）未達標地級及以上城市平均濃度為 40 微克/立方米，與 2015 年相比下降 23.1%，提前完成“十三五”目標；但與此同時，臭氧（O3）濃度上升了 21%，臭氧污染已成影響各地空氣質量的重要因素，而揮發性有機物（VOCs）是臭氧形成的重要前體物，在治理中尤為關鍵。

      目前 VOCs 走航監測車模式處于推廣階段，按照我國 4 個直轄市+293 個地級市+388 個縣級市，目前大多采用租賃模式，根據產業鏈調研數據，走航監測車的日收費約為 2 萬元，假設每年每個市走航車有 2 個月的使用時間，則僅政府端每年需要采購 8.2 億元（（4+293+388）*2*30*2/10,000≈8.2 億元），此外工業園區也是 VOCs 監控的重點區域，即也是質譜儀潛在需求。

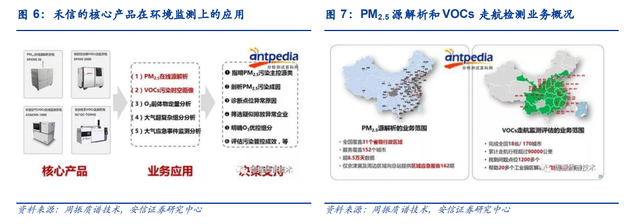

       2011 年開始，禾信研制的 PM2.5在線源解析質譜監測系統開始用于環保行業，禾信的PM2.5在線源解析儀器自從 2012 年裝備在了首個國家大氣超級站里，迄今已用于全國范圍布局。

       2015 年禾信推出在線揮發性有機物 VOCs 質譜儀，發展為今日的 SPIMS-2000 高時空分辨VOCs 走航監測系統，是當前 VOCs 監測市場上很“火”的儀器。這兩款質譜儀也分別入選“十一五”國家重大科技成就展和“十二五”國家重大科技成就展。根據公司官網披露，截止 2018 年，禾信的 PM2.5源解析業務覆蓋全國 31 個省級行政區域、服務覆蓋 152 個城市，VOCs 走航監測評估業務已完成全國 18 個省、170 個城市。

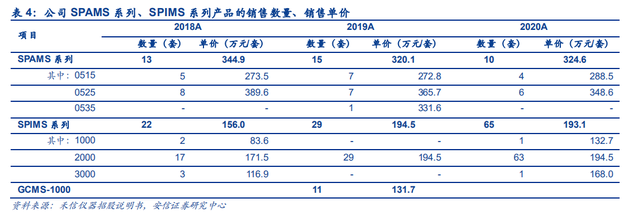

       禾信儀器的 SPAMS 系列產品精準定位為 PM2.5 在線源解析，具有智能高效的在線源解析功能，最快 1 小時可得到源解析結果，在 PM2.5 在線源解析市場擁有良好的市場認可度。公司的 SPIMS 系列產品可以進行環境惡臭 VOCs 快速監測、城市 VOCs 移動走航監測、化工園區 VOCs 溯源監測等，自產品上市以來，市場空間迅速擴張。報告期內，依托質譜核心分析技術，禾信儀器的數據分析服務不斷拓展，逐漸形成了 PM2.5 在線源解析、臭氧來源解析、VOCs 在 線 走航 分 析、 空氣 質 量綜 合 分析 等多 樣 化數 據分 析 服務 。禾 信 儀器 的AC-GCMS-1000、GGT-0620、DT-100 等產品已實現轉產，在大氣環境監測、水質監測領域均可進行應用。

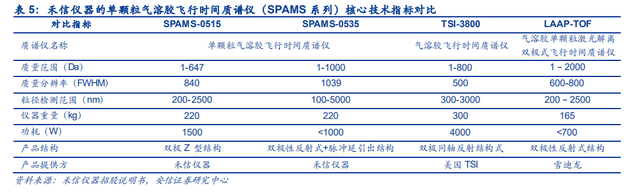

       禾信儀器的 SPAMS 系列產品主要用于單顆粒氣溶膠的在線解析，技術路徑為飛行時間質譜技術。美國 TSI 公司曾開發出商品化的氣溶膠飛行時間質譜儀（型號：TSI-3800）。雪迪龍的氣溶膠單顆粒激光解離雙極式飛行時間質譜儀（型號：LAAP-TOF）也可用于單顆粒氣溶膠的在線監測。

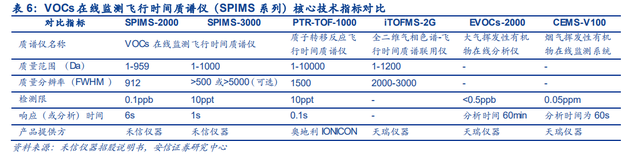

       禾信儀器的 SPIMS-2000、3000 的質量范圍與 iTOFMS-2G 相似，低于 PTR-TOF-1000；SPIMS-3000 的質量分辨率可達 5,000，高于同行業公司的同類產品；SPIMS-3000 的檢測限為 10ppt，與 PTR-TOF-1000 持平，高于其他同行業公司同類產品技術水平。在產品結構方面，SPIMS 在小型化、便攜式方面具有一定的優勢，通過車載走航可以支撐環保部門進行VOCs 污染的快速篩查。

        2.1.2. 醫療領域：主要應用于臨床檢驗，國產企業打破海外壟斷

       由于基質輔助激光解吸電離(MALDI)法及電噴霧電離(ESI)法等軟電離法的發展，質譜成為生命科學中最重要的工具之一。其主要原因是質譜檢測的是分析物本身獨特的物理性質，即分子量。質譜儀作為一個在醫療上支持診斷的重要工具，臨床方面主要應用在微生物鑒定、新生兒疾病篩查、維生素檢測等領域中。根據國家衛健委《2019 年衛生健康事業發展統計公報》統計，全國三級醫院數量 2,749 家，二級醫院數量 9,687 家，疾控中心 3,403 家，婦幼保健機構 3,071 家，質譜儀需求空間可觀。

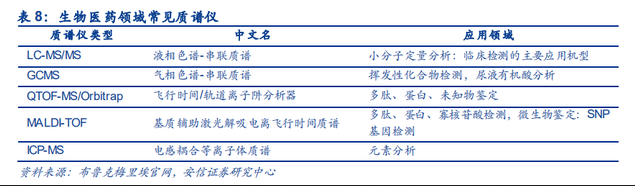

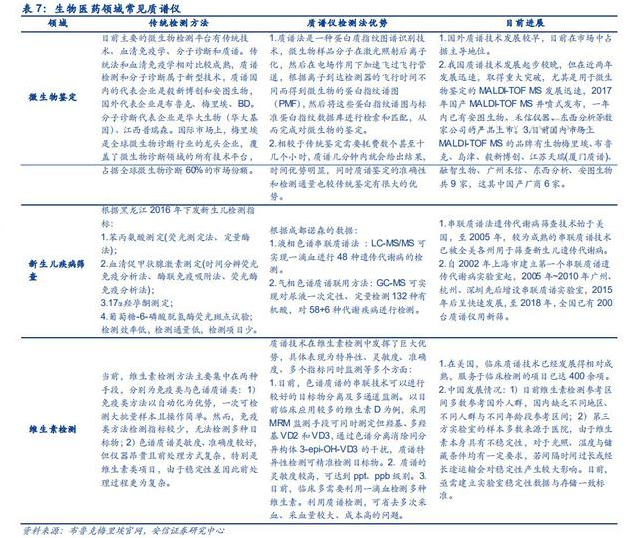

       目前國內處 于應用 開發初期 。生物 醫藥領域 常見質譜 儀有 LC-MS/MS、GCMS、QTOF-MS/Orbitrap、MALDI-TOF。

       由于國內對質譜的需求急劇增加，為能更好的服務于臨床檢測市場，國內外各大質譜廠商將其優質產品向國家藥品監督管理局（NMPA，原 CFDA）進行申報，其中一些質譜檢測儀器已經獲得 NMPA 認證并取得相關醫療器械證件。臨床質譜是近期質譜應用的熱點，在中國需要進行臨床醫療器械第二類的注冊，此前主要獲得注冊的是三重四極桿液質和 MALDI-TOF，今年一款 ICP-MS 也獲得注冊許可。

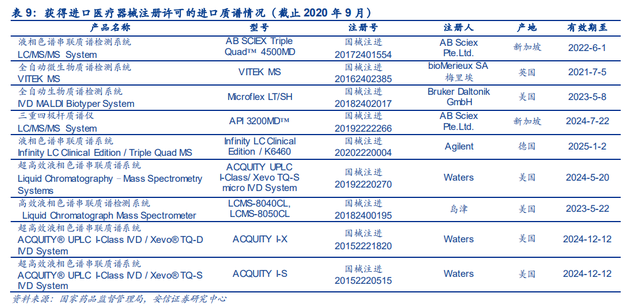

       對進口質譜企業來說，可以選擇自己進行進口醫療器械注冊，也可選擇貼牌（OEM）給中國的企業進行國產醫療器械注冊。我們熟知的 SCIEX（丹納赫子公司）、梅里埃、布魯克、安捷倫、沃特世、島津，都進行了進口醫療器械注冊，同時安捷倫也貼牌給中國企業（如品生醫學）進行國產醫療器械注冊，賽默飛均選擇貼牌進行國產醫療器械注冊（英盛、豐華等多家），珀金埃爾默選擇讓自己收購的國內企業（新波生物）進行國產醫療器械注冊。截止 2020年 9 月，進口質譜當前獲得進口醫療器械注冊許可的有 9 款，除 2 款 MALDI-TOF 外，其余均為三重四極桿液質。

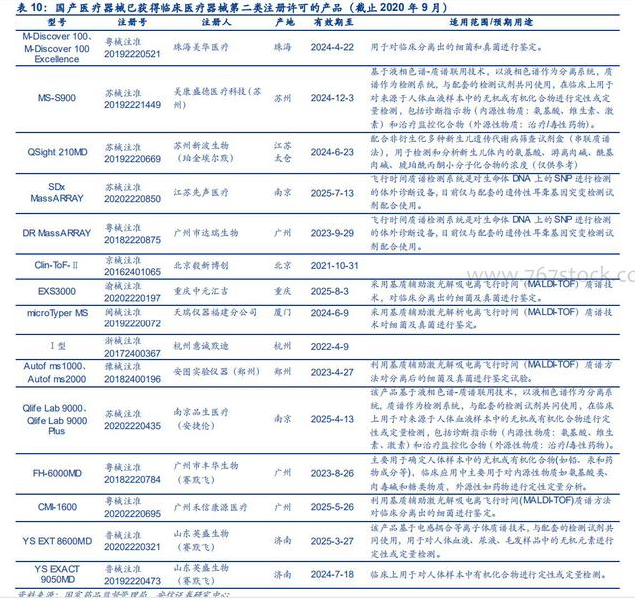

       國產醫療器械注冊相對進口醫療器械注冊程序簡單一些，近期已獲得臨床醫療器械第二類注冊許可的產品共計 15 項，三重四極桿液質 5 項，ICP-MS 類 1 項，MALDI-TOF 類 9 項。

       MALDI-TOF 類有 5 項的用途是微生物質譜，有 2 項明確為 SNP 檢測，有 2 項沒有指明專用用途，可能是既可以做微生物鑒定，也可作 SNP 檢測。根據下表，可以看出 MALDI-TOF大都是國內自主知識產權制造的產品，三重四極桿液質大多是 OEM，比如品生貼牌安捷倫的質譜，蘇州新波是自家珀金埃爾默的產品，其余多為貼牌賽默飛的產品，ICP-MS 一項是貼牌賽默飛的產品。

       2.1.3. 食品安全：廣泛用于品質和衛生項目檢測

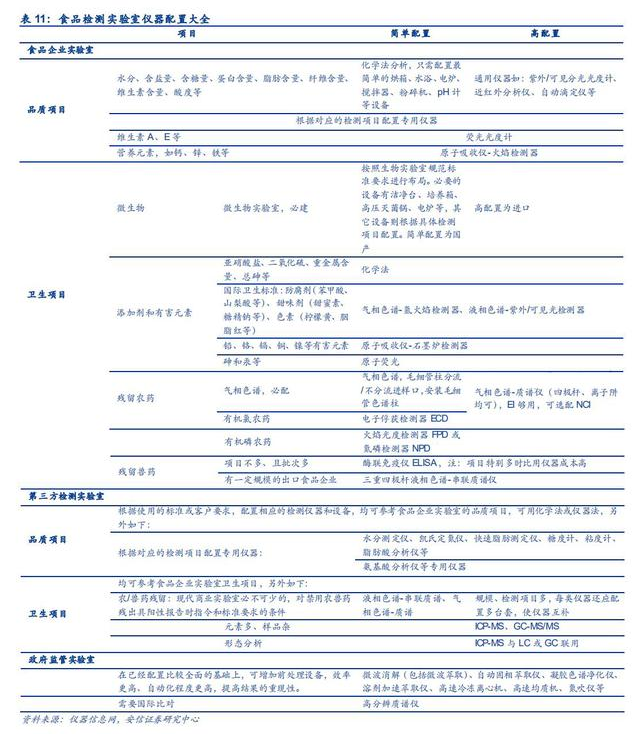

       質譜技術具有良好的定性以及精確定量功能，可廣泛應用于食品中有毒有害物質及非法添加物質分析、轉基因食品檢測、食品安全快速檢測等領域，從使用主體來看，包括食品企業、第三方檢測實驗室和政府監管實驗室，從檢測項目來看分為品質檢測和衛生檢測。

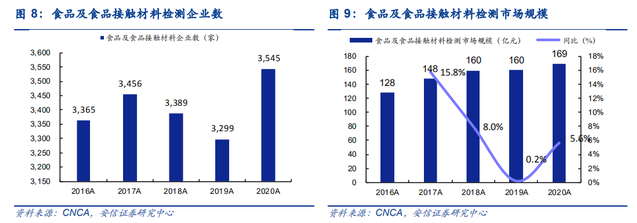

       根據國家市場監督管理總局數據，2020 年我國各類食品安全檢測機構共計 3,545 家，食品及食品接觸材料檢測市場規模達 169 億元。隨著未來國家針對食品安全檢測范圍和檢測標準的不斷提高，以及我國食品生產、流通及餐飲服務企業數量的不斷增加，食品安全檢測行業的快速增長將為上游檢測儀器市場需求提供強大支撐。假設每家食品安全檢測機構配 1-2 套質譜儀，均價按照 300 萬元計算，則食品檢測企業采購質譜儀市場約為 21 億元（3,545*300*2/10,000≈21）。

       2.2. 2020 年進口依賴度 74%，國產替代需求迫切

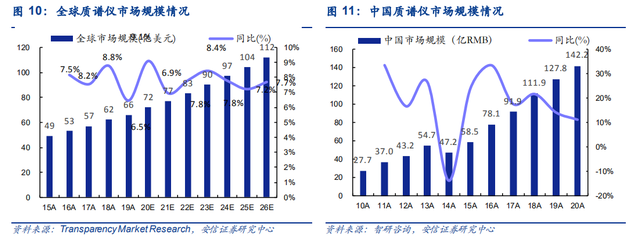

       根據 Transparency Market Research 測算，2018-2026 年全球質譜儀市場的年均復合增長率將達到 7.70%。根據智研咨詢數據，2020 年中國質譜儀市場規模約為 142.2 億元，占全球市場 30%左右（2015-2020 年 CAGR≈20.2%）。

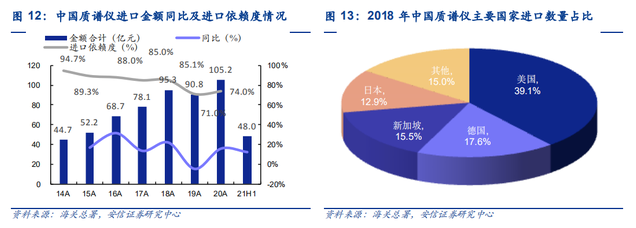

       根據海關總署數據，2014-2020 年我國進口質譜儀由 44.7 億元提升至 105.2 億元（CAGR≈15.3%），進口依賴度由 2014 年的 94.7%降至 2020 年的 74.0%，呈現改善趨勢；從進口設備國家來看，美國、德國、新加坡、日本是我國進口質譜儀數量靠前的幾個國家。根據SDI 統計，目前，全球質譜儀市場主要被國際行業巨頭占據，全球質譜儀市場的主要參與者為沃特世、丹納赫、布魯克、安捷倫、賽默飛、生物梅里埃、島津等公司，大約占據全球了90%的市場份額。從全球市場來看，目前質譜儀的銷售主要集中于歐美地區，其中北美地區占據了全球質譜儀市場的主導地位，美國是全球最大的質譜儀銷售市場，英國、法國、德國占據了歐洲地區質譜儀市場的主要份額。（資料源/安信證券研究中心）
